YTQH1000CS強夯機
YTQH1000CS液壓履帶式強夯機是宇通重裝為滿足市場需求,結合多年生產工程起重、壓實設備的經驗,自主研發的一種全回轉、多節桁架臂組合,全液壓驅動的強夯起重機械。該機型具有高性能、高可靠性、造型美觀等特點。廣泛適用于工業與民用建筑、倉庫、路基、機場及碼頭等地基加固處理的強夯施工作業。
- 型號:YTQH1000CS
- 夯能級(t·m):1000

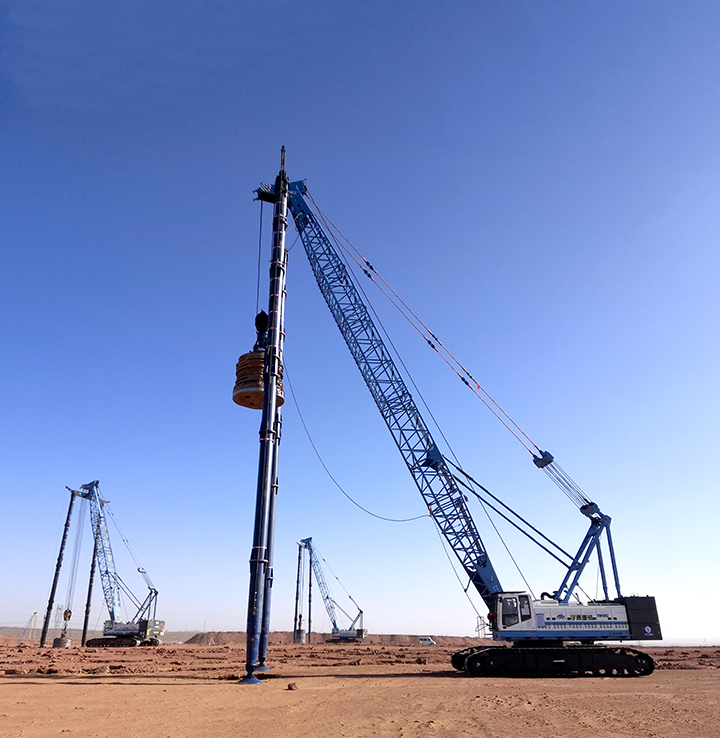

強夯施工應用范圍廣

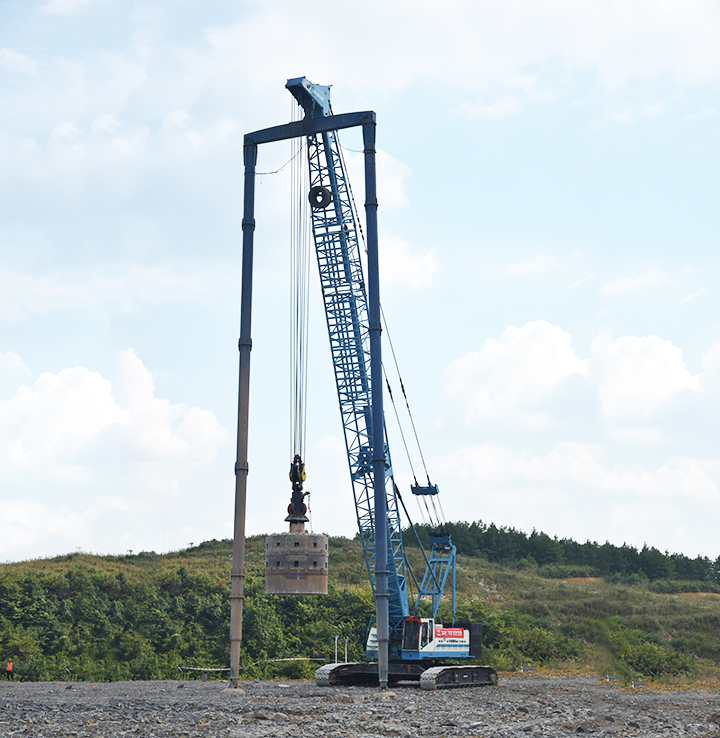

不帶龍門架時,最大夯擊能達到1000噸·米,加裝龍門架時,夯擊能可以達到2000噸米;施工條件較好時,可達到2500噸·米。
動力性能優良

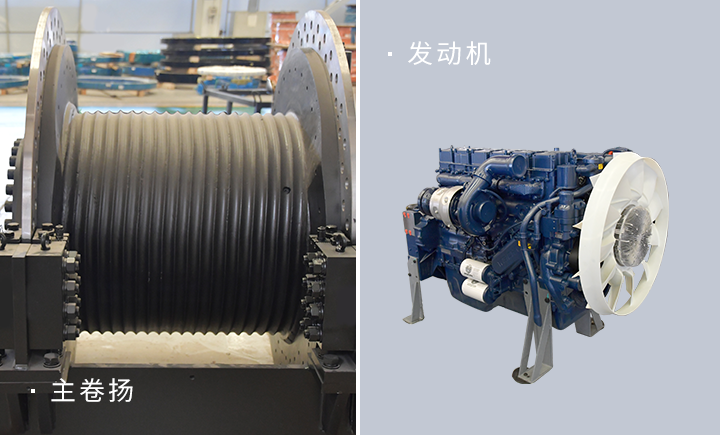

390kW濰柴發動機,滿足國四排放,搭載自動油門控制技術和離合風扇,更加節油。發動機進氣采用油浴式預濾+二級紙濾,過濾效果更好,可靠性更高。

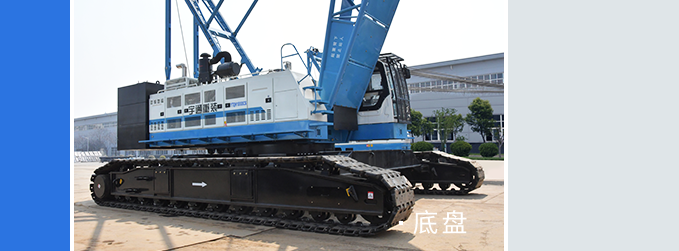

底盤強度高、可靠性高、穩定性好
加強型強夯專用底盤機構,底盤輪距大,寬度大,配拆卸支腿,拆裝方便,底盤強度高,整機穩定性好;底盤離地間隙大于416mm,接地比壓僅為0.095MPa,通過能力強;帶有前、后托梁,可有效減少工作沖擊。


起重臂強度高
高強度結構管材焊接成形的起重臂,剛度好、重量輕,承載能力強。上節臂帶有前伸"鵝頭"結構,更適合強夯施工;棘輪鎖止變幅卷?yè)P機構,更能保證起重臂安全可靠定位。
提升卷?yè)P單繩拉力大
M7級的自由落鉤功能提升卷?yè)P,采用大排量變量馬達,單繩最大拉力達到25噸,最大繩速為100 m/min,工作效率高。
操縱輕便、安全舒適
液壓系統采用先導手柄操縱, 負荷傳感,輕便、靈活。駕駛室視野寬闊,帶防護網,更安全。標配減震座椅、藍牙收放機、電風扇和工程機械專用冷暖空調,操作更舒適。
能長時間、大功率的工作
液壓系統配備的大功率獨立散熱系統可以保證液壓系統長時間、大功率的工作而不會(huì )產生溫度過高。加大的燃油箱有效容積高達1000升,可以有效保證一天的工作。
安全性高
配有7寸液晶顯示屏,發動機數據集成控制,自動報警;裝有轉臺回轉鎖止裝置、起重臂防后翻裝置、變幅后限位、卷?yè)P防過卷等安全裝置,確保安全可靠的工作。
智能化
標配高清監控系統,液晶顯示屏可實時監測設備運行主要數據,擁有故障診斷和保養提醒,更省心。具備測深及打夯記錄功能,可以實現智能油門等智能化功能。
運輸方便
主機外形尺寸為10130X3650X3400mm(不含下節臂和履帶),底盤上配有四個液壓油缸,可以方便的拆卸履帶和上板車,運輸時需拆除臂架、配重和前后托梁,左右履帶架,最大單件重量不超過41噸,可實現四臺車轉運,費用低。多塊托式配重,更便于安裝、拆卸和轉運。
產品參數 | 單位 | YTQH1000CS |
---|---|---|
額定夯能級 | t.m | 1000 |
允許夯錘重量 | t | 50(地面吸附系數1.5) |
帶門架最大夯擊能 | t.m | 2000(2500) |
帶門架允許錘重 | t | 120 |
推薦門架重量 | t | 17 |
臂架長度 | m | 20-26(29帶門架長度) |
回轉速度 | r/min | 0-1 |
行走速度 | km/h | 0-1.2 |
爬坡能力 | % | 30 |
底盤輪距 | mm | 7430 |
底盤寬度 | mm | 6850 |
履帶板寬度 | mm | 850 |
提升最大單繩拉力 | t | 25 |
提升額定單繩拉力 | t | 13(多倍率施工的單繩不超過此載荷) |
最大提升倍率 | 10 | |
提升單繩速度 | m/min | 0-100 |
提升鋼絲繩直徑 | mm | 36 |
提升鋼絲繩長度 | m | 180 |
變幅鋼絲繩直徑 | mm | 22 |
發動機額定功率 | kW | 390 |
發動機型號 | 濰柴 WP13G530 | |
整機重量 | t | 123(不含脫鉤器、門架和夯錘) |
配重重量 | t | 36 |
下配重重量 | t | 14 |
主機重量 | t | 41 |
主機運輸尺寸 | mm |
10125X3640X3400
(不含下節臂拆履帶梁)
|
