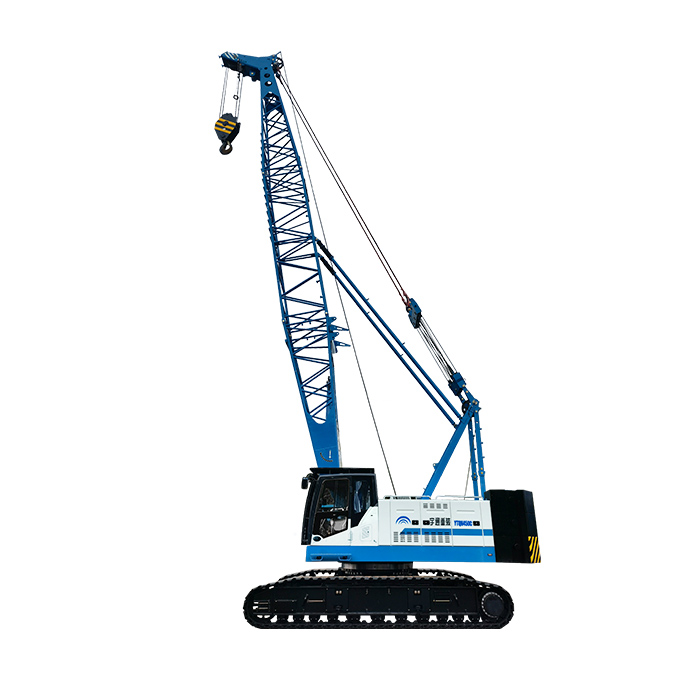

YTQH450CS pro-1強夯機
YTQH450CS pro-1液壓履帶式強夯機是宇通重型裝備有限公司根據市場需求,結合多年強夯機設計、生產經驗成功研發的一款高效、高可靠性專業強夯機,主要用于單抽施工工況。
- 型號:YTQH450CS pro-1
- 夯能級(t·m):450(單繩非脫鉤200)

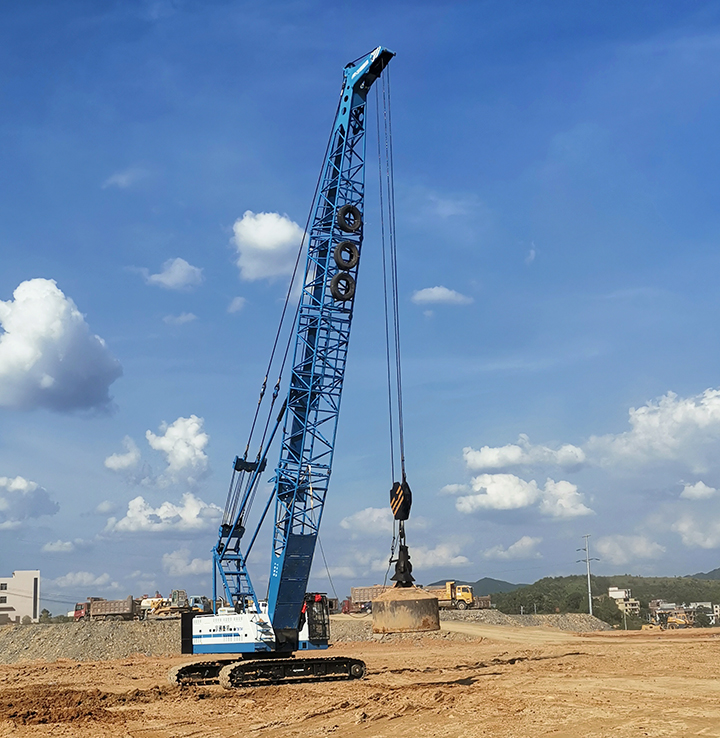

強夯施工應用范圍廣
單繩非脫鉤工況中,夯擊能達到200 t.m。多倍率施工工況中,不帶門架時,夯擊能達到450t.m,能夠滿足大多數強夯施工的需求。帶門架時,夯擊能達到1000t.m。
動力性能優良
260kW“國四”排放濰柴柴油機,動力更強,匹配智控變速風扇,油耗更低。

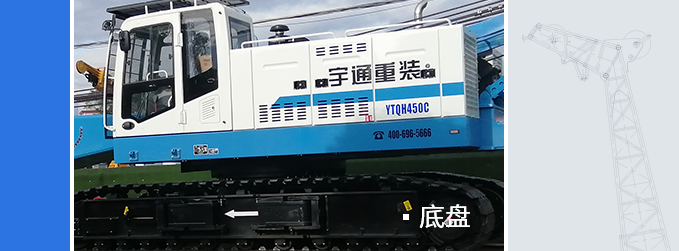

底盤強度高、可靠性高、穩定性好
適應強夯工況的可伸縮底盤機構,具有可延長折疊支架,工作時履帶輪距為5500mm,寬度達到4920mm,強度高,整機穩定性好;內藏式行星減速機和大扭矩行走馬達,驅動力大,爬坡能力強,不受外界影響,可靠性高。底盤離地間隙大于380mm,接地比壓小于0.08MPa,通過能力強。

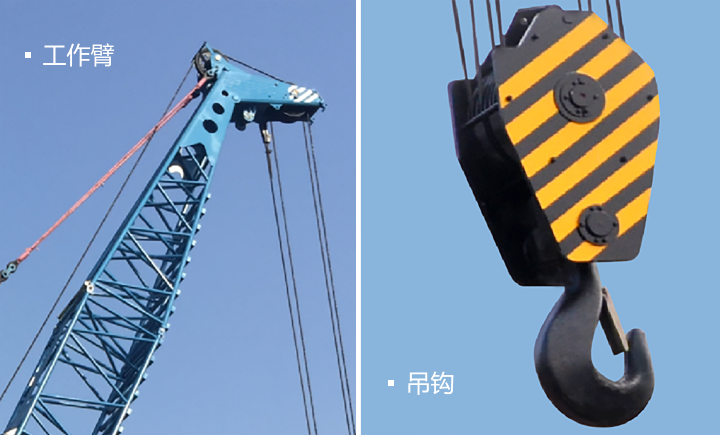

起重臂強度高
高強度結構管材焊接成形的起重臂,剛度好、重量輕,承載能力強。上節臂帶有前伸“鵝頭”結構,4滑輪設計,更適合吸附大的地質施工;棘輪鎖止變幅卷?yè)P機構,更能保證起重臂安全可靠定位。
大拉力、高效率提升卷?yè)P
具有自由落鉤功能的提升卷?yè)P,單繩拉力最大25噸,最快繩速達到72m/min,采用干式外鉗盤制動器能夠保證夯錘可靠制動和快速下方。
操縱輕便、靈活
整機采用液壓先導手柄操縱, 負荷傳感,輕便、靈活;回轉機構具有可控自由滑轉機能,操縱平穩,無沖擊。
能長時間、大功率的工作
液壓系統采用獨立散熱系統可以保證液壓系統長時間、大功率的工作。燃油箱有效容積500升,可以有效保證一天的工作。
安全性高
提升卷?yè)P為液壓馬達驅動,可帶載下放,制動平穩;裝有轉臺回轉鎖止裝置、起重臂防后翻裝置、卷?yè)P防過卷裝置,確保整機安全可靠的工作。
操作舒適
駕駛室配7寸液晶顯示屏,減震座椅、藍牙收放機、電風扇和工程機械專用冷暖空調,駕駛室與平臺采用專用減震連接,乘坐更舒適,工作環境好。
運輸方便
伸縮式后拉桿結構,主機運輸尺寸為12700X3440X3510(含下節臂),運輸時只需拆除臂架和配重,不用解體運輸,最大單價重量不超過41噸(含下節臂),費用低。托式配重更便于安裝和拆卸,方便轉運。
產品參數 | 單位 | YTQH450CS pro-1 |
---|---|---|
允許sddc夯錘重量 | t | 15 |
額定夯擊能 | t.m | 450(單抽200) |
允許夯錘重量 | t | 22.5 |
帶門架最大夯擊能 | t.m | 1000 |
帶門架允許錘重 | t | 50 |
推薦門架重量 | t | 8 |
臂架長度 | m | 19~25(28) |
回轉速度 | r/min | 0-1.8 |
行走速度 | km/h | 0-1.6 |
爬坡能力 | % | 35 |
底盤輪距 | mm | 5500 |
底盤寬度 | mm | 3390(4920) |
履帶板寬度 | mm | 800 |
提升最大單繩拉力 | t | 25 |
提升額定單繩拉力 | t | 15 |
最大提升倍率 | 4 | |
提升單繩速度 | m/min | 72 |
提升鋼絲繩直徑 | mm | 32 |
提升鋼絲繩長度 | m | 75(防扭轉繩) |
變幅鋼絲繩直徑 | mm | 20 |
發動機額定功率 | kW | 260 |
發動機型號 | 濰柴 WP10HG355 | |
整機重量 | t | 74 |
配重重量 | t | 22.2 |
下配重重量 | t | 7.5 |
主機重量 | t | 43 |
主機運輸尺寸 | mm |
12700X3440X3510
(含下節臂)
|
